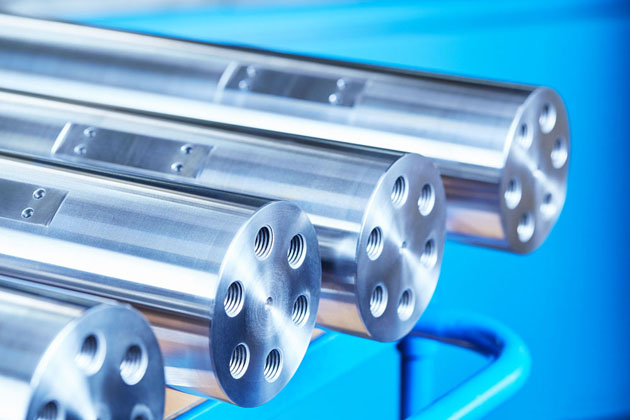

Holme und Säulen

AWU produziert Holme & Säulen

  • gehärtet, nicht gehärtet, mit partieller Härtung
  • Fertigung aus weichem oder gehärtetem Vormaterial
  • mit hoher Maßhaltigkeit bei gleichzeitiger Einhaltung von Form- und Lagetoleranzen
  • mit Zapfen, Gewinde, Fräsflächen, Paßfedernuten, Stirnbohrungen


Anwendungsgebiete

  • Führungsholme für Spritzgussmaschinen und Pressen
  • Zuganker
  • Pumpenwellen, Bolzen, Kolben u.a.

Werkstoffe

  • Cf53, Ck45, Ck60 oder nach Kundenanforderung

Oberflächengüte

  • bis zu Ra 0,025 µm möglich

Wärmebehandlung

  • Induktives Oberflächenhärten - Härtetiefe 4 - 6 mm, Anlassen und Entspannen

Oberflächenbehandlung

  • verchromt
  • nitriert
  • brüniert

AWU - Toleranzen

  • Durchmesser in h6 sind Standard,
  • h5 und h4 möglich
  • Geradheit bis zu 5 μm/m
  • Rauheit Ra bis zu 0,025 μm, Rz 0,1 μm
  • Konzentrizität bis zu 3 μm

Durchmesser

  • von 8 mm bis 250 mm

Länge

  • Drehen und Schleifen bis 4.000 mm
  • Härten bis 3.000 mm

Stückgewicht

  • bis 1.000 kg
